Flexalen 1000+ - Multiline

Producent: THERMAFLEX

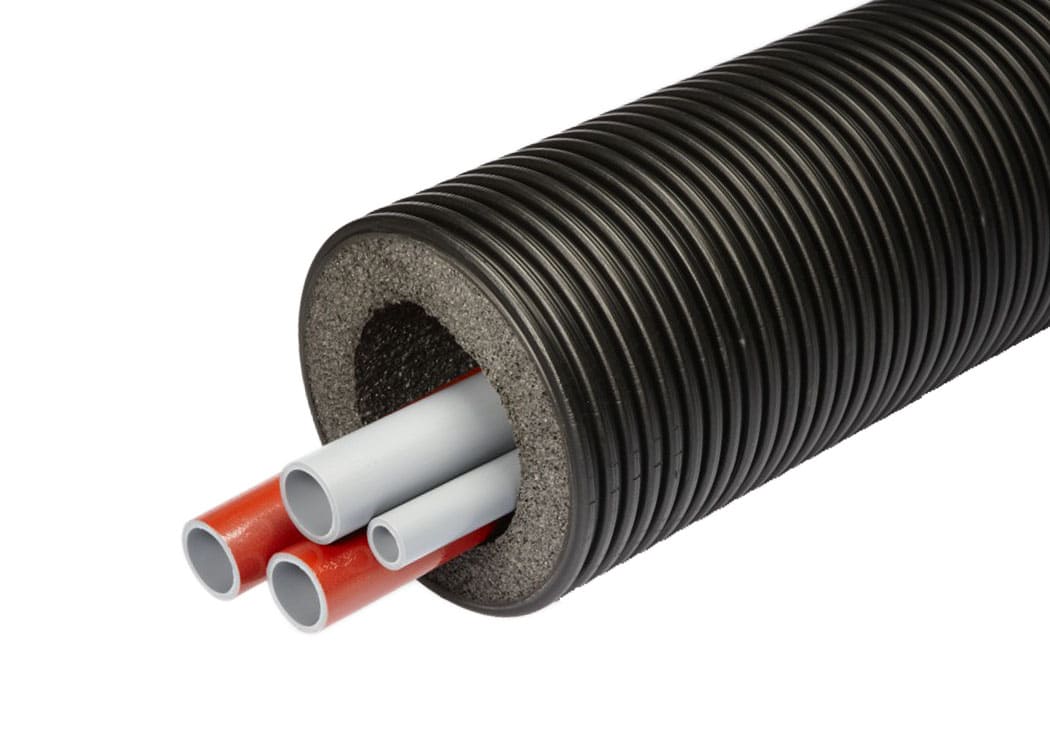

System FLEXALEN 1000+TM to system pozwalający na zaizolowanie kilku przewodów z medium jednym kanałem izolacyjnym składający się z rur przewodowych, izolacji cieplnej oraz rury osłonowej. Dzięki opcji zastosowania zmiennej ilości rur z medium system FLEXALEX 1000+TM daje możliwość dostosowania rozwiązania do indywidualnych potrzeb inwestora. Ten zespół rurowy gwarantuje bardzo dobrą izolacyjność, jest łatwy w montażu i pozwala na przesyłanie różnych mediów szerokich zastosowań rurami swobodnie ułożonymi w kanale izolacyjnym wykonanym z wysokiej jakości pianki, o zamkniętej strukturze komórkowej, odpornej na wilgoć.

Rury robocze przesyłające medium to rury wykonane z:

  • polibutylenu, dla mediów o parametrach od 20˚C/16 bar do max 95˚C/8bar,
  • PEHD do przesyłu wody zimnej i ściekó 20˚C/16 bar

Rury robocze mogą być zaopatrzone w kable grzejne:


  • chroniące czynnik przed zamarznięciem,
  • podtrzymujące zadaną temperaturę (min 40 ˚C)


INFORMACJE TECHNICZNE

Obszar

Opis

Rura robocza



Gęstość

0,93 g/cm3

Wydłużalność cieplna

0,13 mm/mK

Moduł sprężystości

420 MPa
Żywotność rury roboczej obliczona jest na 50lat przy ciągłej temp pracy 70oC i ciśnieniu 10bar

Izolacja



Gęstość pianki izolacyjnej

30-40 kg/m3

Chłonność wody

Nie większa niż 2% po 28dniach zanurzenia próbki


TABELA DOBORU ŚREDNIC

Obciążenie cieplne dla zadanych średnic

Dn

20

25

32

40

50

65

80

100

100

125

150

Dw

20,4

26

32,6

40,8

51,4

61,2

73,6

90

102,2

114,4

130,8

Dz

25

32

40

50

63

75

90

110

125

140

160

ΔT 20 stopni (np. 90oC - 70oC)

kW

25

44

69

110

173

246

356

533

687

861

1126

ΔT 25 stopni (np. 90oC - 65oC)

kW

31

56

87

137

217

308

445

666

859

1077

1408

ΔT 30 stopni (np. 90oC - 60oC)

kW

38

67

104

165

260

370

534

800

1031

1292

1690

ΔT 35 stopni (np. 90oC - 55oC)

kW

44

78

121

193

303

432

623

933

1203

1507

1972

ΔT 35 stopni (np. 90oC - 50oC)

kW

50

89

140

220

346

494

712

1066

1375

1722

2253

Dn – średnica nominalna
Dw – średnica wewnętrzna
Dz – średnica zewnętrzna
V=1 m/s



Przybliżone spadki ciśnienia

Pa/m
(1m/s)

555

402

300

231

175

140

112

88

75

66

56

Pa/m
(2m/s)











510

410

319

274

239

204

Pa/m
(3m/s)

















595

520

440




DOSTĘPNE ŚREDNICE RUR ORAZ SPOSÓB ICH PAKOWANIA

Flexalen 1000+TM - MultilineTM, rura podwójna (zasilanie i powrót) - instalacje sanitarne

Oznaczenie

Średnica zewn. rury roboczej (mm)

Średnica zewn. płaszcza

Max długość zwoju (m)

FV+RS125A32A25

32+25

125

150

FV+RS160A40A25

40+25

160

100

FV+RS160A50A25

50+25

160

100

FV+RS160A50A32

50+32

160

50

FV+RS200A50A25

50+25

200

50

FV+RS200A63A25

63+25

200

50

FV+RS200A63A32

63+32

200

50

FV+RS200A63A40

63+40

200

50




Flexalen 1000+TM - MultilineTM, różna ilość rur roboczych - instalacje sanitarne/ ogrzewanie

Oznaczenie

Średnica zewn. rury roboczej (mm)

Średnica zewn. płaszcza

Max długość zwoju (m)

FV+R160H2/25A20

2x25/20

160

wg zamówienia

FV+R160H2/25A25

3x25

160

wg zamówienia

FV+R160H2/32A25

2x32/25

160

wg zamówienia

FV+R200H2/32A32

3x32

200

wg zamówienia

FV+R200H2/40A25

2x40/25

200

wg zamówienia

FV+R200H2/40A32

2x40/32

200

wg zamówienia

FV+R200H2/50A25

2x50/25

200

wg zamówienia

FV+R200H2/50A32

2x50/32

200

wg zamówienia

FV+R160H2/25A2/20

2x25/2x20

160

wg zamówienia

FV+R160H2/25A25A20

3x25/20

160

wg zamówienia

FV+R160H2/32A25A20

2x32/25/20

160

wg zamówienia

FV+R200H2/32A32A20

3x32/20

200

wg zamówienia

FV+R200H2/40A25A20

2x40/25/20

200

wg zamówienia

FV+R200H2/40A32A25

2x40/32/25

200

wg zamówienia

FV+R200H2/50A25A20

2x50/25/20

200

wg zamówienia

FV+R200H2/50A32A25

2x50/32/25

200

wg zamówienia
