Flexalen 600

Producent: THERMAFLEX

FLEXALEN 600TM to system elastycznych rur preizolowanych składający się z:

  • odpornej na korozję rury przewowodej wykonanej z polibutylenu PB-1, charakteryzującego się wysoką odpornością chemiczną i wytrzymałością na wysokie temperatury,
  • zespolonej z rurą osłonową izolacji ze spienionego polietylenu posiadającej trwałe w czasie eksploatacji wysokie parametry izolacyjne,
  • odporną na promieniowanie UV karbowanej rury osłonowej posiadającej dużą wytrzymałość i elastyczność.

Ten zespół rurowy doskonale sprawdza się przy pracy z :

  • czynnikiem grzewczym niskoparametrowym o max temperaturze 95˚C  przy ciśnieniu 8 bar,
  • z ciepłą wodą użytkową T rob =60˚C, przy ciśnieniu 12 bar,
  • wodą zimną, lub ściekami T rob=20˚ C, przy ciśnieniu 16 bar,
  • czynnikiem chłodniczym T min = -15˚C , przy ciśnieniu 16 bar

Zaletą systemu jest eliminajcja złącz na budowie, ponieważ rury preizolowane dostarczane są w jednym odcinku o długości zgodnej z życzeniem klienta. Producent oferuje wykonanie jednej rury przewodowej ułożonej centralnie w rurze osłonowej, dwóch rur przewodowych w rurze osłonowej a także wykonanie systemu wieloprzewodowego.



INFORMACJE TECHNICZNE

Obszar

Opis

Rura robocza



Gęstość

0,93 g/cm3

Wydłużalność cieplna

0,13 mm/mK

Moduł sprężystości

420 MPa
Żywotność rury roboczej obliczona jest na 50lat przy ciągłej temp pracy 70oC i ciśnieniu 10bar

Izolacja



Gęstość pianki izolacyjnej

30-40 kg/m3

Chłonność wody

Nie większa niż 2% po 28dniach zanurzenia próbki


TABELA DOBORU ŚREDNIC

Obciążenie cieplne dla zadanych średnic

Dn

20

25

32

40

50

65

80

100

100

125

150

Dw

20,4

26

32,6

40,8

51,4

61,2

73,6

90

102,2

114,4

130,8

Dz

25

32

40

50

63

75

90

110

125

140

160

ΔT 20 stopni (np. 90oC - 70oC)

kW

25

44

69

110

173

246

356

533

687

861

1126

ΔT 25 stopni (np. 90oC - 65oC)

kW

31

56

87

137

217

308

445

666

859

1077

1408

ΔT 30 stopni (np. 90oC - 60oC)

kW

38

67

104

165

260

370

534

800

1031

1292

1690

ΔT 35 stopni (np. 90oC - 55oC)

kW

44

78

121

193

303

432

623

933

1203

1507

1972

ΔT 35 stopni (np. 90oC - 50oC)

kW

50

89

140

220

346

494

712

1066

1375

1722

2253

Dn – średnica nominalna
Dw – średnica wewnętrzna
Dz – średnica zewnętrzna
V=1 m/s



Przybliżone spadki ciśnienia

Pa/m
(1m/s)

555

402

300

231

175

140

112

88

75

66

56

Pa/m
(2m/s)











510

410

319

274

239

204

Pa/m
(3m/s)

















595

520

440



DOSTĘPNE ŚREDNICE RUR ORAZ SPOSÓB ICH PAKOWANIA

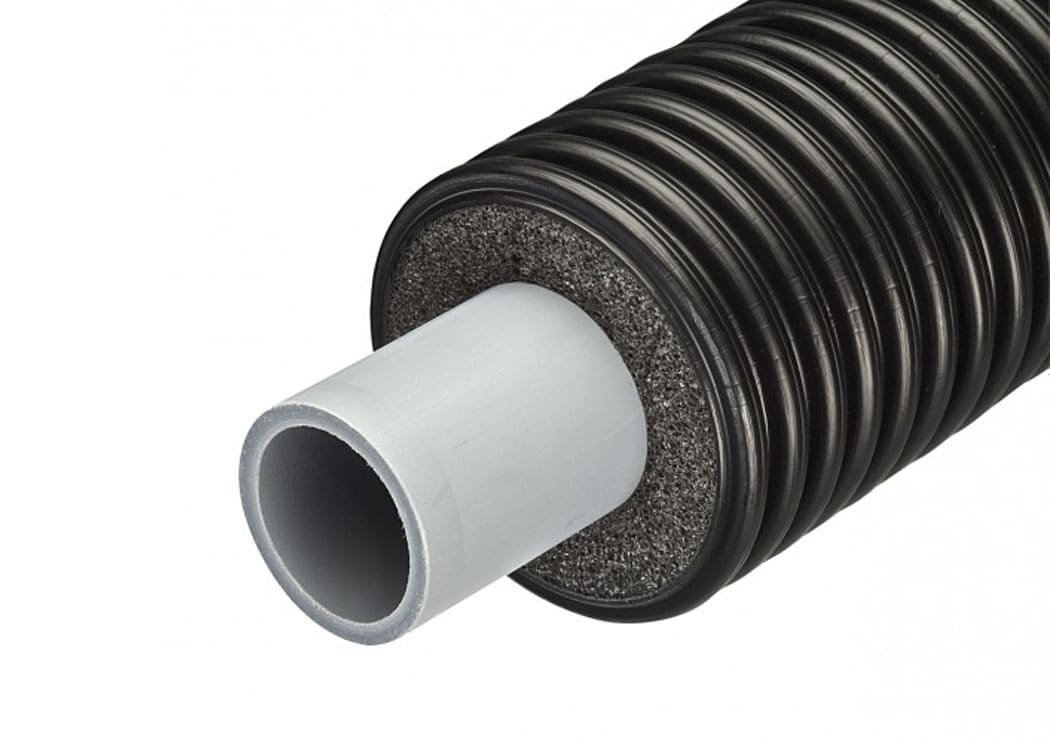

Flexalen 600TM - rura pojedyncza - instalacje sanitarne

Oznaczenie

Średnica zewn. rury roboczej (mm)

Średnica zewn. płaszcza

Max długość zwoju (m)

VS-RS40A16

16

40

500

VS-RS40A20

20

40

500

VS-RS90A25

25

90

500

VS-RS90A32

32

90

500

VS-RS90A40

40

90

500

VS-RS90A50

50

90

500

VS-RS125A63

63

125

300

VS-RS125A75

75

125

300

VS-RS160A75

75

160

150

VS-RS160A90

90

160

150

VS-R200A110

110

200

110

VS-R200A125

125

200

80




Flexalen 600TM - rura pojedyncza - ogrzewanie

Oznaczenie

Średnica zewn. rury roboczej (mm)

Średnica zewn. płaszcza

Max długość zwoju (m)

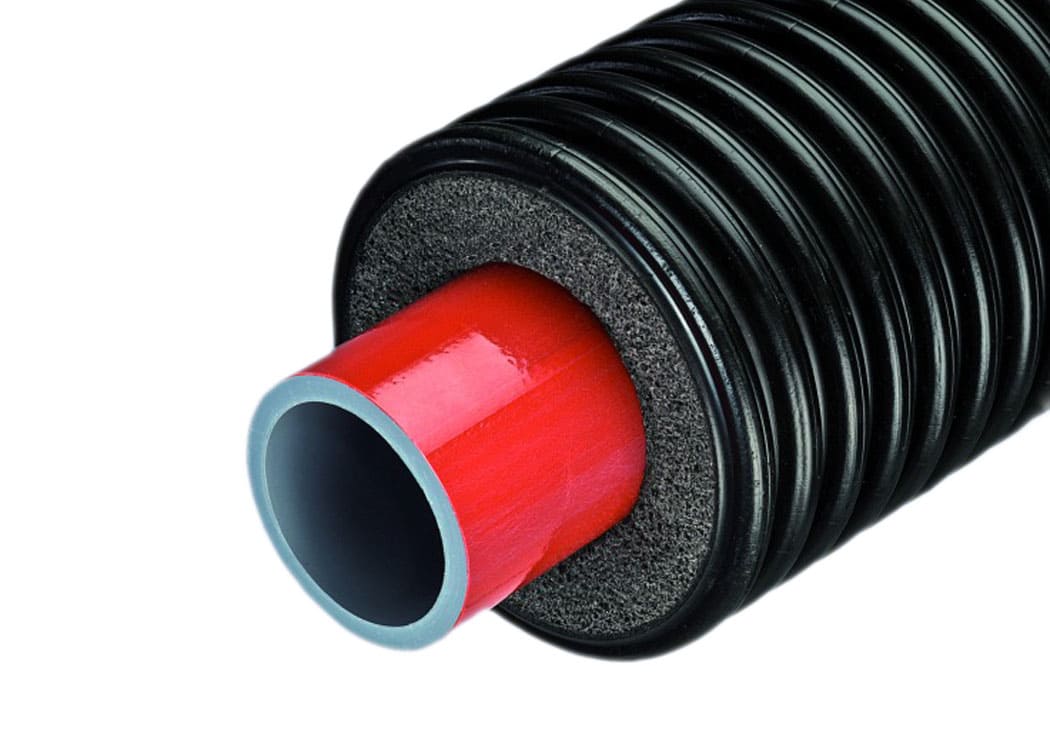

VS-RH90A25

25

90

500

VS-RH90A32

32

90

500

VS-RH125A32

32

125

300

VS-RH90A40

40

90

500

VS-RH125A40

40

125

300

VS-RH125A50

50

125

300

VS-RH160A50

50

160

150

VS-RH125A63

63

125

300

VS-RH160A63

63

160

150

VS-RH125A75

75

125

150

VS-RH160A75

75

160

150

VS-RH160A90

90

160

150

VS-R200A110

110

200

110

VS-R200A125

125

200

80

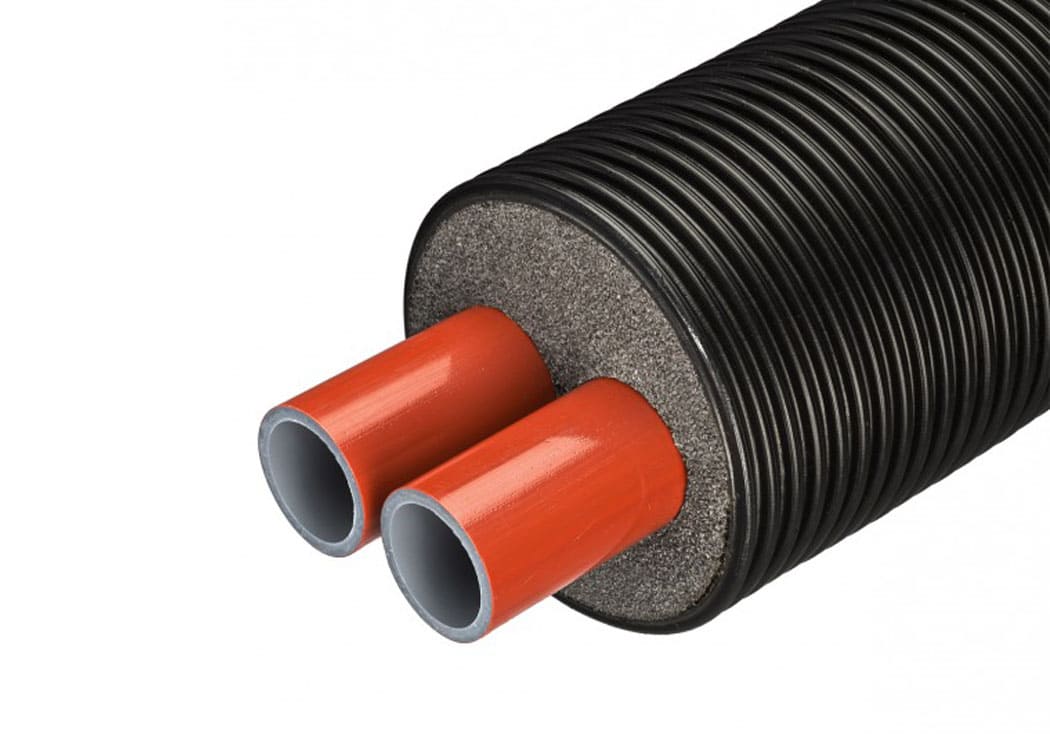

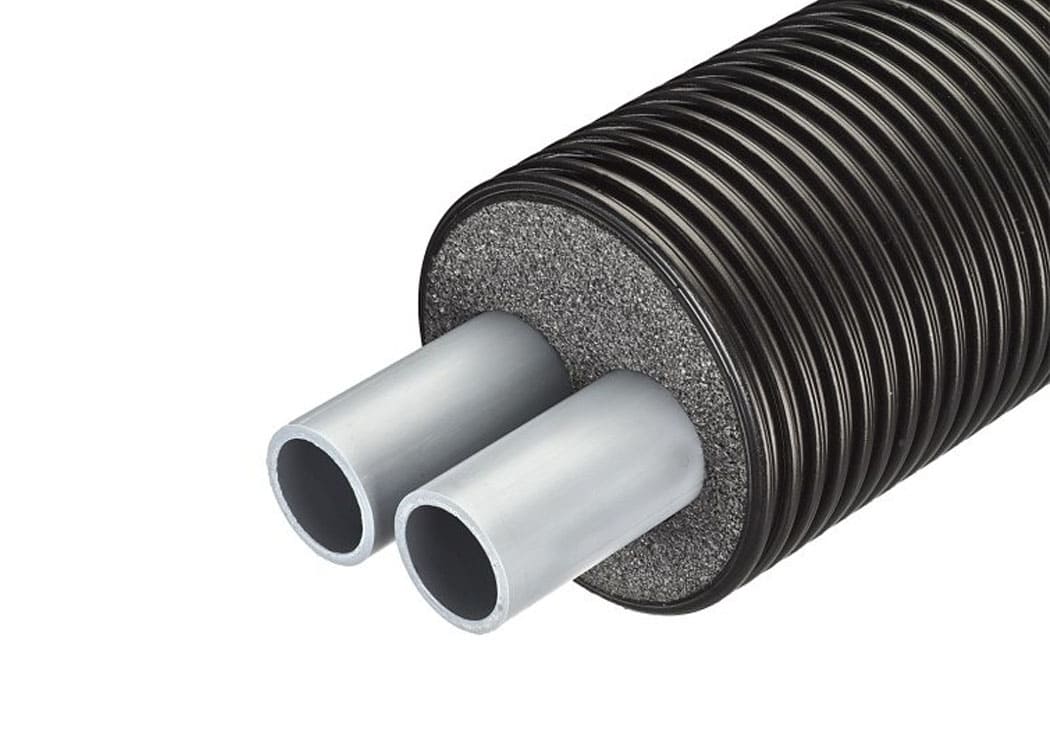

Flexalen 600TM - rura podwójna (zasilanie i powrót) - ogrzewanie

Oznaczenie

Średnica zewn. rury roboczej (mm)

Średnica zewn. płaszcza

Max długość zwoju (m)

VS-RH90A2/16

2x16

90

300

VS-RH125A2/20

2x20

125

300

VS-RH125A2/25

2x25

125

300

VS-RH125A2/32

2x32

125

300

VS-RH160A2/40

2x40

160

150

VS-RH160A2/50

2x50

160

150

VS-RH200A2/63

2x63

200

125
