Flexalen SL

Producent: THERMAFLEX

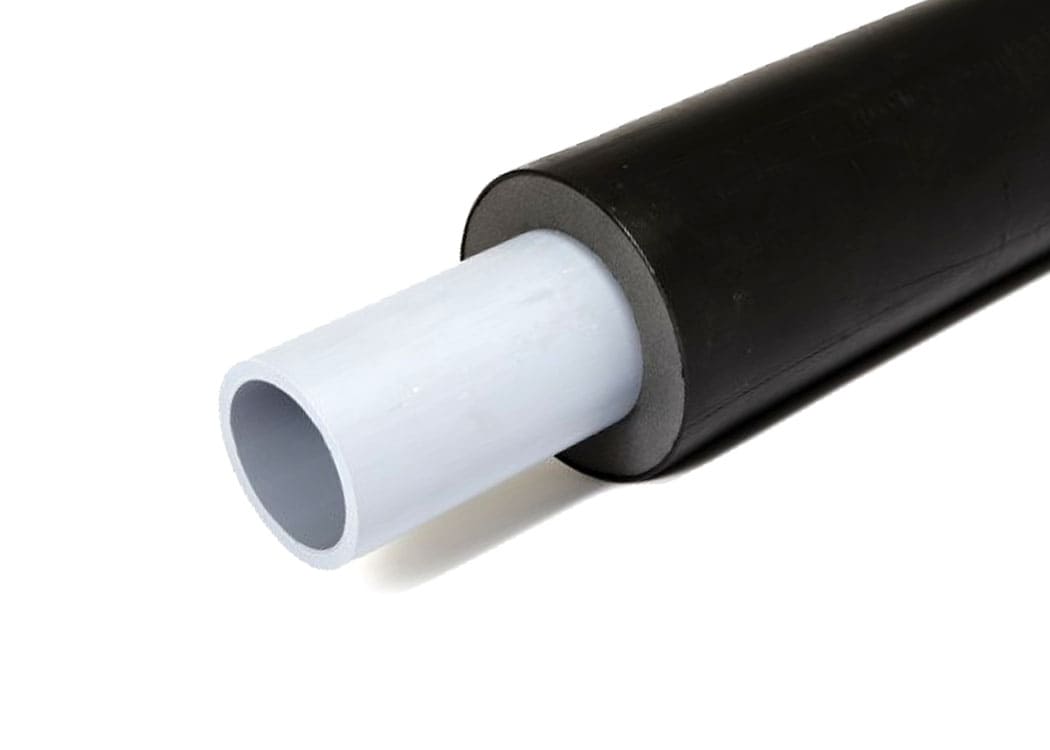

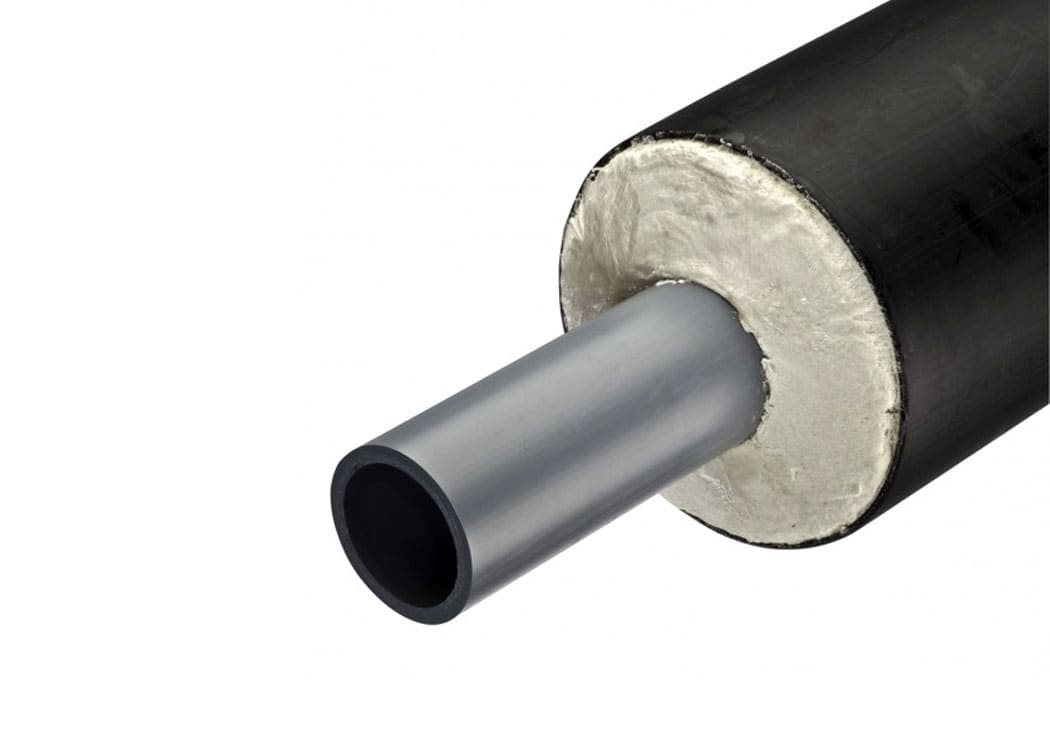

FLEXALEN SL to preizolowany system rurowy składający się z:

  • odpornej na korozję rury roboczej wykonanej z wysokiej jakości polibutylenu, charakteryzującego się doskonałymi parametrami wytrzymałościowo-temperaturowymi, posiadającej barierę antydyfuzyjną,
  • izolacją cieplną z pianki poliolefinowej lub twardej pianki poliuretanowej,
  • rury osłonowej wykonanej z PE-HD.

Sysytem FLEXALEX SL może pracować z:

  • ciepłą wodą użytkową Trob=60° C, przy ciśnieniu 12 bar,
  • wodą zimną lub ściekami Trob=20° C przy ciśnieniu 16 bar,
  • czynnikiem chłodniczym Tmin=15° C przy ciśnieniu 16 bar.

Rury preizolowane z sysytemu Flexalen oferowane są w postaci sztang o długościach 6 i 12 m, w zakresie średnic od 110 do 315 mm. Mogą być stosowane tam gdzie wymagana jest wysoka odporność chemiczna rury np. do przesyłu wód geotermalnych, solanek czy innych chemikaliów.



INFORMACJE TECHNICZNE

Obszar

Opis

Rura robocza



Gęstość

0,93 g/cm3

Wydłużalność cieplna

0,13 mm/mK

Moduł sprężystości

420 MPa
Żywotność rury roboczej obliczona jest na 50lat przy ciągłej temp pracy 70oC i ciśnieniu 10bar

Izolacja



Gęstość pianki izolacyjnej

30-40 kg/m3

Chłonność wody

Nie większa niż 2% po 28dniach zanurzenia próbki



Obciążenie cieplne dla zadanych średnic

Dn

20

25

32

40

50

65

80

100

100

125

150

Dw

20,4

26

32,6

40,8

51,4

61,2

73,6

90

102,2

114,4

130,8

Dz

25

32

40

50

63

75

90

110

125

140

160

ΔT 20 stopni (np. 90oC - 70oC)

kW

25

44

69

110

173

246

356

533

687

861

1126

ΔT 25 stopni (np. 90oC - 65oC)

kW

31

56

87

137

217

308

445

666

859

1077

1408

ΔT 30 stopni (np. 90oC - 60oC)

kW

38

67

104

165

260

370

534

800

1031

1292

1690

ΔT 35 stopni (np. 90oC - 55oC)

kW

44

78

121

193

303

432

623

933

1203

1507

1972

ΔT 35 stopni (np. 90oC - 50oC)

kW

50

89

140

220

346

494

712

1066

1375

1722

2253

Dn – średnica nominalna
Dw – średnica wewnętrzna
Dz – średnica zewnętrzna
V=1 m/s



Przybliżone spadki ciśnienia

Pa/m
(1m/s)

555

402

300

231

175

140

112

88

75

66

56

Pa/m
(2m/s)











510

410

319

274

239

204

Pa/m
(3m/s)

















595

520

440




DOSTĘPNE ŚREDNICE RUR ORAZ SPOSÓB ICH PAKOWANIA

Flexalen SL - rury w sztangach z izolacją poliolefinową - ogrzewanie

Oznaczenie

Średnica zewn. rury roboczej (mm)

Średnica zewn. płaszcza

Max długość zwoju (m)

F-SL125H63/6

63

125

5,8

F-SL160H75/6

75

160

5,8

F-SL160H90/6

90

160

5,8




Flexalen SL - rury w sztangach z izolacją poliolefinową - instalacje sanitarne

Oznaczenie

Średnica zewn. rury roboczej (mm)

Średnica zewn. płaszcza

Max długość zwoju (m)

F-SL125A63/6

63

125

5,8

F-SL160A75/6

75

160

5,8

F-SL160A90/6

90

160

5,8

F-SL200A110/6

110

200

5,8

F-SL200A125/6

125

200

5,8




Flexalen SL - rury w sztangach z izolacją poliuretanową PUR

Oznaczenie

Średnica zewn. rury roboczej (mm)

Średnica zewn. płaszcza

Max długość zwoju (m)

FV-R225A140/12

140

225

11,8

FV-R250A160/12

160

250

11,8

FV-R315A225/5,8

225

315

5,8
